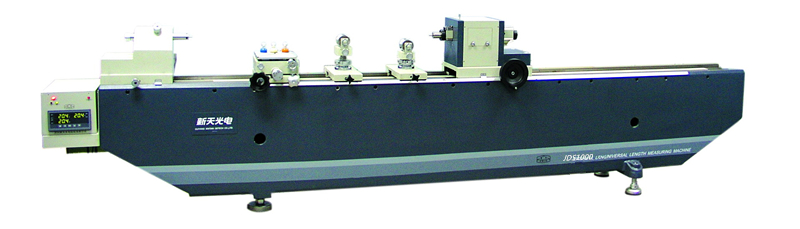

测长仪JDS1000,新天光电测距仪1000mm,澳门大阳城182ty

型号:JDS1000

更新时间:2015-12-09

简要描述:

测长仪JDS1000,新天光电测距仪1000mm,澳门大阳城182ty光栅米测长机是种密大尺寸计量仪器。它能地测量些超长工件的内外尺寸。典型测量对象有:测量各种卡板的内外尺寸、内孔直径和外螺纹中径,检定四、五等级量块和外径千分尺的校对量棒、内径千分尺和量棒等。该仪器广泛用于包括航空航天工业、铁路机车制造业在内的各大型机械制造行业、科研院所、计量检定所等部门。

推荐产品
详细先容

测长仪JDS1000,新天光电测距仪1000mm,澳门大阳城182ty

产品用途
光栅JDS1000米测长机是种密大尺寸计量仪器。它能地测量些超长工件的内外尺寸。典型测量对象有:测量各种卡板的内外尺寸、内孔直径和外螺纹中径,检定四、五等级量块和外径千分尺的校对量棒、内径千分尺和量棒等。该仪器广泛用于包括航空航天工业、铁路机车制造业在内的各大型机械制造行业、科研院所、计量检定所等部门。



产品点
JDS1000米测长机采用进口密光栅作为测量元件,稳定性、发热量低、抗腐蚀、耐污染;光栅材料膨胀系数与钢相同,受环境温度影响小;
采用计算机数据处理技术,配合维测量App,能完成各种复杂测量工作;工作台可多方向运动和偏摆,适用于不同形状零件的测量;
带有测倾传感器,App实时补偿阿贝误差;
带有温度传感器,App实时补偿温度影响。


技术参数
测量范围 (mm)
外尺寸   0—1000
内尺寸   30—900
外螺纹中径测量大140mm
测量分辨率: 0.2um
示值误差:  ±(0.5+L/200)μm,其中:L为被测长度, 单位:mm
环境要求:室温 20℃±1℃
阿贝测轴移动范围:±25mm
测量力(N): 1.5N  2.5N
测帽内径配合尺寸:φ6H7
测量杆与测帽内径配合外径尺寸:φ6g6
工作台(mm)
垂向行程:0—70
横向行程:0—40
水平位置纵向浮动行程:10
旋转:>±3°
摆动:>±3°
横向测微鼓分度值:  0.01
工作台承重:10kg
针架大夹持直径(mm)
当长度在0~170时:φ140
当长度在170~210时:φ130
V形支架
高度调节范围:> 28mm
大支承工件直径:φ30mm
量块支架:支承量块长度范围   0~1000mm
量棒支架:支承量棒长度范围   0~1000mm
量块架:研合量块长度范围    0~1000mm
V形铁:工作范围大φ30

仪器外形尺寸(mm)JDS1000       1980×450×750

产品检验
产品安装完毕后,由乙方提供符合标准的玻璃标尺进行检验。

售后服务
1、产品保修期为壹年(易耗件除外:如灯泡等,人为因素损害不在三包期内);
2、保修期内如有故障发生,请甲方提供我企业的安装单、书面的、故障原因(有照片),我企业在接到通知后,标准工作日48小时内给予答复。
